تفاوت ترانسفورماتور تکفاز و سه فاز
ترانسفورماتور ها یکی از اجزای حیاتی در سیستم‌های الکتریکی هستند که برای انتقال و توزیع انرژی الکتریکی به کار می‌روند. این دستگاه‌ها نقش مهمی در کاهش یا افزایش ولتاژ و همچنین بهینه‌سازی انتقال انرژی دارند. بسته به نوع کاربرد و نیاز، ترانسفورماتورها به دو دسته اصلی تقسیم می‌شوند: ترانسفورماتور تکفاز و ترانسفورماتور سه فاز. در این مطلب، به بررسی تفاوت ترانسفورماتور تکفاز و سه فاز پرداخته‌ایم.

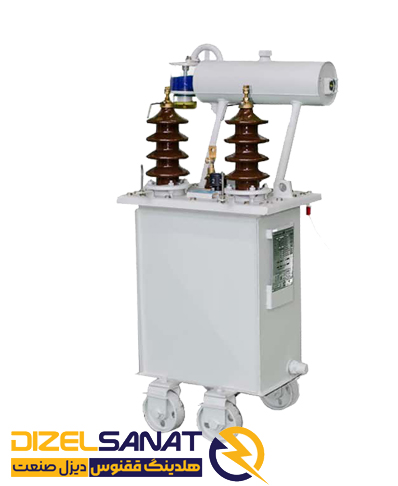

ترانسفورماتور تکفاز
ترانسفورماتور تک فاز یکی از انواع ترانسفورماتورها است که برای تبدیل ولتاژ به ولتاژ های DC بامقدار مورد نیاز و سایر در سیستم‌های الکتریکی تک فاز استفاده می‌شود. این دستگاه معمولاً در کاربردهای خانگی، صنعتی کوچک و انتقال توان در ولتاژهای پایین به کار می‌رود. ترانسفورماتور تک فاز از دو سیم‌پیچ اولیه و ثانویه تشکیل شده است که به دور یک هسته مغناطیسی پیچیده شده‌اند. این سیم‌پیچ‌ها از طریق القای الکترومغناطیسی انرژی را از یک مدار به مدار دیگر منتقل می‌کنند.
کاربردهای رایج ترانسفورماتور تک فاز شامل موارد زیر است:
کاهش یا افزایش ولتاژ برای تطبیق با نیازهای وسایل الکتریکی.
جداسازی الکتریکی برای ایمنی بیشتر.
تنظیم ولتاژ در سیستم‌های قدرت کوچک.
مزایای این نوع ترانسفورماتور شامل طراحی ساده، هزینه کم و نگهداری آسان است. با این حال، برای سیستم‌های بزرگ‌تر و پیچیده‌تر، معمولاً از ترانسفورماتورهای سه فاز استفاده می‌شود.

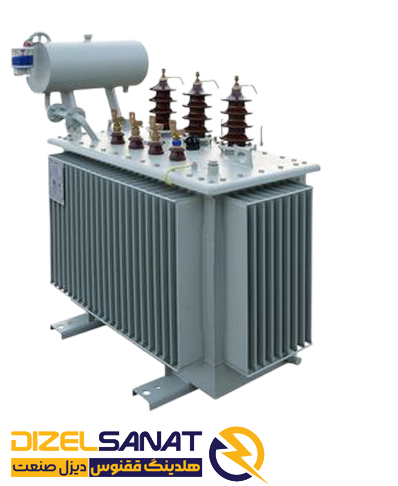

ترانسفورماتور سه فاز
ترانسفورماتور سه فاز یکی از تجهیزات اساسی در سیستم‌های قدرت و توزیع برق است. این دستگاه برای تبدیل ولتاژ و جریان در سیستم‌های الکتریکی سه فاز به کار می‌رود. ترانسفورماتور سه فاز از سه سیم‌پیچ اولیه و سه سیم‌پیچ ثانویه تشکیل شده است که معمولا به صورت ستاره یا مثلث به یکدیگر متصل می‌شوند.
این نوع ترانسفورماتورها در کاربردهای مختلفی از جمله انتقال برق در خطوط ولتاژ بالا، توزیع برق در مناطق شهری و صنعتی، و همچنین در صنایع سنگین استفاده می‌شوند. مزایای استفاده از ترانسفورماتور سه فاز شامل کاهش تلفات انرژی، افزایش بهره‌وری سیستم، و امکان انتقال توان با ظرفیت بالا است.
طراحی و انتخاب صحیح ترانسفورماتور سه فاز به عوامل مختلفی مانند ولتاژ ورودی و خروجی، توان مورد نیاز، و نوع بار بستگی دارد. همچنین نگهداری و تعمیرات دوره‌ای این تجهیزات برای افزایش عمر مفید و عملکرد بهینه آنها ضروری است.
انواع گروه های برداری استفاده شده ترانسفورماتور های سه فاز
در ترانسفورماتورهای سه‌فاز، گروه‌های برداری (Vector Groups) نشان‌دهنده روابط فاز و توالی بین ولتاژهای اولیه و ثانویه هستند. این گروه‌ها معمولاً برای هماهنگی و اتصال مناسب در سیستم‌های قدرت استفاده می‌شوند. گروه‌های برداری به کمک استاندارد IEC 60076-1 یا استانداردهای مشابه مشخص می‌شوند. برخی از رایج‌ترین گروه‌های برداری عبارتند از:
گروه‌های برداری متداول:
Yy0هر دو سیم‌پیچ اولیه و ثانویه به صورت ستاره (Y) متصل شده‌اند و زاویه فازی صفر است.
Yy6: هر دو سیم‌پیچ به صورت ستاره متصل‌اند، اما اختلاف فاز ۱۸۰ درجه (۶ ساعت) وجود دارد.
Dy5: اولیه دلتا (D) و ثانویه ستاره (Y) است با اختلاف فاز ۱۵۰ درجه (۵ ساعت).
Dy11: اولیه دلتا و ثانویه ستاره است با اختلاف فاز ۳۳۰ درجه (۱۱ ساعت).
Dd0: هر دو سیم‌پیچ به صورت دلتا متصل‌اند و زاویه فازی صفر است.
نحوه خواندن گروه‌های برداری:
حرف اول: نشان‌دهنده اتصال سیم‌پیچ اولیه است:
- YYY: اتصال ستاره
- DDD: اتصال دلتا
- ZZZ: اتصال زیگزاگ
حرف دوم: نشان‌دهنده اتصال سیم‌پیچ ثانویه است.
عدد: زاویه فازی بین ولتاژ اولیه و ثانویه را نشان می‌دهد (بر حسب ساعت).
ویژگی‌های گروه‌های برداری:
اتصال ستاره (Y): مرکز صفر یا نقطه خنثی دارد که می‌تواند به زمین متصل شود.
اتصال دلتا (D): برای کاهش هارمونیک‌ها و بارهای نامتعادل مناسب است.
اتصال زیگزاگ (Z): برای کاهش اعوجاج هارمونیکی و تأمین نقطه خنثی استفاده می‌شود.
کاربردها:
Yy0 و Yy6: در سیستم‌های انتقال یا توزیع که نیاز به ولتاژ برابر و هماهنگ دارند.
Dy5 و Dy11: برای تغییر ولتاژ و ایجاد نقطه خنثی.
Dd0: در کاربردهایی که نیازی به نقطه خنثی نیست.
انتخاب گروه برداری مناسب:
انتخاب گروه برداری مناسب به عوامل مختلفی مانند نوع سیستم قدرت، نیاز به نقطه خنثی، حذف هارمونیک‌ها و هماهنگی با سایر تجهیزات بستگی دارد.
نوشته های مشابه
تفاوت بین ترانسفورماتور تکفاز و ترانسفورماتور سه فاز
ساختار فیزیکی
– ترانسفورماتور تکفاز: دارای دو سیم‌پیچ اصلی (اولیه و ثانویه) است که روی یک هسته مغناطیسی پیچیده شده‌اند. طراحی آن ساده‌تر و کوچک‌تر است.
– ترانسفورماتور سه فاز: از سه مجموعه سیم‌پیچ اولیه و سه مجموعه سیم‌پیچ ثانویه تشکیل شده است که روی یک هسته مشترک یا سه هسته جداگانه پیچیده می‌شوند. این ترانسفورماتورها به دلیل پیچیدگی بیشتر، ابعاد بزرگ‌تری دارند.
کاربردها
– ترانسفورماتور تکفاز:
– تأمین برق برای مناطق مسکونی
– تجهیزات الکترونیکی کوچک
– سیستم‌های روشنایی
– ترانسفورماتور سه فاز:
– تأمین برق برای صنایع بزرگ
– ماشین‌آلات صنعتی سنگین
– شبکه‌های برق‌رسانی شهری
راندمان و عملکرد
– راندمان ترانسفورماتور تکفاز: به دلیل طراحی ساده‌تر، راندمان آن در بارهای کوچک مناسب است اما برای بارهای سنگین کارایی کمتری دارد.
– راندمان ترانسفورماتور سه فاز: این نوع ترانسفورماتور برای بارهای سنگین طراحی شده و راندمان بالایی در انتقال انرژی دارد. همچنین افت انرژی در سیستم‌های سه فاز کمتر است.
هزینه‌ها
– ترانسفورماتور تکفاز: به دلیل طراحی ساده‌تر و کوچک‌تر، هزینه تولید و نگهداری آن کمتر است.
– ترانسفورماتور سه فاز: هزینه تولید، نصب و نگهداری آن بیشتر است، اما در کاربردهای صنعتی مقرون‌به‌صرفه‌تر است زیرا توان بیشتری را انتقال می‌دهد.
نصب و نگهداری
– ترانسفورماتور تکفاز: نصب آن ساده‌تر است و نیاز به فضای کمتری دارد.
– ترانسفورماتور سه فاز: نصب پیچیده‌تری دارد و به فضای بیشتری نیاز دارد. همچنین نگهداری آن نیازمند تخصص بیشتری است.
نتیجه‌گیری
انتخاب بین ترانسفورماتور تکفاز و سه فاز به نوع کاربرد، نیازهای انرژی و بودجه بستگی دارد. اگر به دنبال تأمین برق برای مصارف خانگی یا تجهیزات سبک هستید، ترانسفورماتور تکفاز گزینه مناسبی است. اما اگر نیاز به انتقال انرژی بالا یا استفاده در صنایع دارید، ترانسفورماتور سه فاز انتخاب بهتری خواهد بود.
در نهایت، هر دو نوع ترانسفورماتور نقش مهمی در سیستم‌های برق ایفا می‌کنند و انتخاب صحیح آنها می‌تواند تأثیر مستقیمی بر کارایی و هزینه‌های شما داشته باشد.
